OTDR: cómo diagnosticar fallas en fibra óptica antes de que te dejen sin red

Una fibra oscura en un enlace de 2 km y necesitas saber dónde está la falla. ¿Es el conector del patch panel, un empalme a 800 metros o una curvatura en el backbone vertical?

Sin la herramienta correcta, pasas horas cambiando patch cords sin éxito. Con un OTDR, tienes la respuesta en 30 segundos.

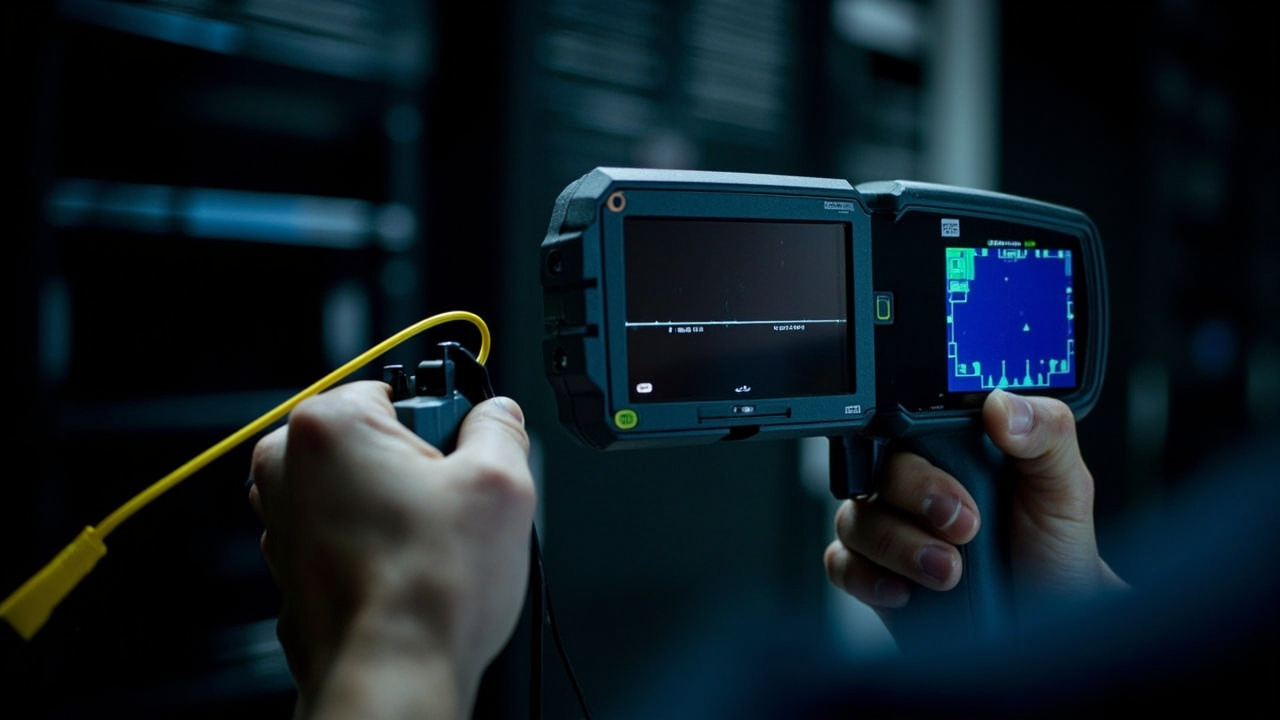

Qué es un OTDR

Un OTDR (Optical Time-Domain Reflectometer) inyecta pulsos de luz en una fibra óptica y mide la luz que regresa por retrodispersión Rayleigh o reflexión Fresnel.

La señal devuelta se gráfica como función de la distancia, generando una traza que muestra exactamente qué pasa a lo largo de la fibra.

Piensa en él como un radar para fibra: cada evento aparece como un pico o escalón en la traza.

Eventos que detecta un OTDR

En la práctica, un OTDR identifica estos eventos:

1. Conector: pico reflectivo + escalón de pérdida. Conexión mecánica, típico al inicio/fin.

2. Empalme por fusión: escalón de pérdida sin pico. Fusión de dos fibras, baja pérdida.

3. Empalme mecánico: pico pequeño + escalón. Conexión temporal.

4. Macrocurvatura: escalón de pérdida gradual. Fibra doblada más allá del radio mínimo.

5. Microcurvatura: pérdida gradual sin evento claro. Fibra dañada por presión o instalación.

6. Rotura: pico reflectivo fuerte + corte de señal. La distancia al pico es la ubicación de la falla.

7. Final de la fibra: pico grande o caída abrupta en el extremo distal.

Tipos de OTDR

Hay tres categorías principales. El full-feature OTDR es para laboratorios, certificación y redes troncales, con costo de USD 8,000 a 30,000+.

El hand-held OTDR es para técnico en campo y troubleshooting, con costo de USD 2,000 a 8,000.

El fiber break locator se usa para localización rápida de roturas, con costo de USD 500 a 2,000.

Para un data center típico con enlaces de 50 a 500 m, un hand-held es suficiente. Marcas líderes en el mercado: EXFO, Fluke Networks, Anritsu y Viavi Solutions.

Cuándo usar un OTDR

También cuando estés haciendo troubleshooting post-falla y necesites localizar exactamente dónde está el corte o la macrocurvatura.

Es útil también en mantenimiento preventivo para detectar degradación temprana antes del fallo, y para documentar tu red generando trazas de referencia que puedas comparar contra cambios futuros.

Cuándo NO usar un OTDR

Para conectar o desconectar patch cords, usa un VFL (Visual Fault Locator), que es una luz roja visible que muestra la falla a simple vista.

Y nunca conectes un OTDR directamente a fibras activas con tráfico. Usa un filtro o trabaja en la fibra oscura del bundle.

Ejemplo práctico

Tienes un enlace de 200 m entre dos racks y los paquetes se pierden intermitentemente.

Paso 1: confirma con power meter la pérdida total. Si está dentro de spec, el problema es el equipo activo (transceiver o switch).

Paso 2: si la pérdida es alta (más de 3 dB para 200 m), lanza el OTDR en la fibra.

Paso 3: lee la traza y busca picos reflectivos (conectores sucios) o escalones de pérdida (empalmes o curvaturas).

Paso 4: el OTDR muestra la distancia al evento (por ejemplo, 23.4 m). Vas al patch panel a esa distancia y revisas.

Paso 5: limpias o reemplazas el componente. Vuelves a medir: la traza debe volver a la línea base.

El OTDR es la herramienta obligatoria para cualquier técnico de data center que maneje fibra.

Sin él, estás adivinando. Con él, diagnosticas en minutos lo que tomaba horas.

La inversión de USD 2,000 a 8,000 por un hand-held se paga con el primer incidente resuelto sin necesidad de llamar a un proveedor externo.

Úsalo cuando necesites certificar una instalación nueva y verificar que cada conector y empalme cumple la pérdida especificada.

Para verificar la potencia total de un enlace activo, mejor usa un power meter con light source. Es más barato y rápido.
