Baldosas perforadas vs rejillas de flujo dirigido: dónde poner cada una en tu piso falso (y por qué importa más de lo que crees)

La distribución de baldosa perforada vs rejilla de flujo dirigido en tu piso falso es lo que define si tu data center tiene puntos calientes o tiene flujo uniforme. La elección incorrecta del tipo y del patrón de distribución genera ineficiencia energética, degradación del equipo, y al final falla prematura del hardware. Este artículo cubre cuándo usar cada tipo, cómo calcular cuántas necesitas, y los errores típicos de instalación que cuestan dinero.

Lo que sigue aplica a data centers con piso falso (raised floor) y contención por pasillo frío (cold aisle containment). Para DCs con ductos superiores o sin contención, la dinámica del aire es diferente y este artículo aplica parcialmente.

Por qué la elección del tipo de baldosa importa

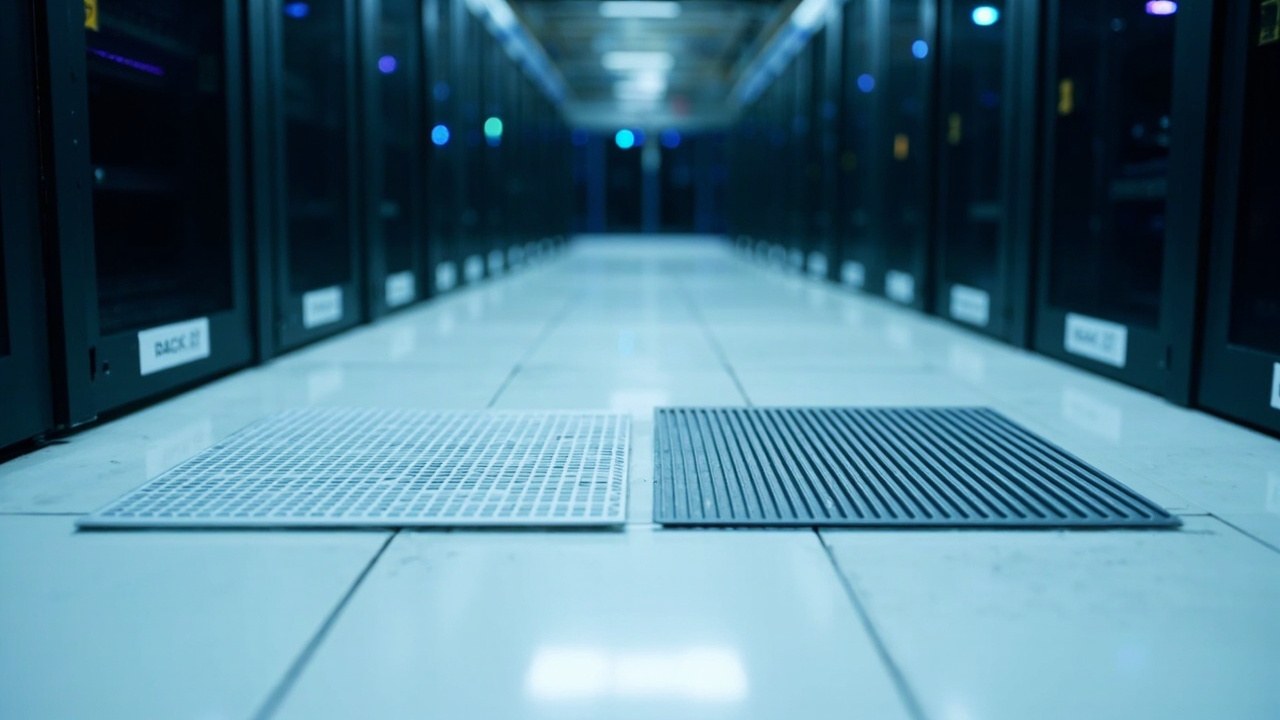

La función de la baldosa perforada y la rejilla de flujo dirigido es la misma: dejar pasar el aire frío del plénum hacia el pasillo frío. Pero lo hacen con características distintas:

1. Baldosa perforada estándar (perforated tile): placa de 25% a 56% de área abierta, con perforaciones uniformes (8mm típicamente). Distribuye el aire de manera uniforme en todas las direcciones. Presión estática requerida: 0.05 a 0.15 inWC.
2. Rejilla de flujo dirigido (FFG, Flow-Through Grille): rejilla con damper ajustable que dirige el aire en una dirección específica (típicamente 4-way o radial). Área abierta 50-65%. Presión estática requerida: 0.10 a 0.30 inWC.
3. Baldosa sólida (solid tile): sin perforación. Usada en zonas donde NO debe pasar aire (pasillo caliente, áreas de preparación).

La elección entre baldosa perforada y rejilla de flujo dirigido depende de la geometría del rack, del CRAC/CRAH que alimenta el aire, y de los puntos calientes que estás tratando. No hay una regla única para todo el DC.

Cuándo usar baldosa perforada estándar

La baldosa perforada es la elección correcta para:

1. Distribución uniforme de aire en racks con carga térmica uniforme (típico 5-10 kW por rack). Si todos tus racks tienen consumos similares, la perforada estándar funciona bien.
2. Frente de racks con rejillas de admisión de aire en la parte inferior (típico de servidores de 1U-2U). El aire que sale por la perforada entra directamente a los servidores.
3. Layout de racks regular, sin variación significativa entre rack y rack. Sala rectangular con racks alineados y pasillo frío de 1.2 m.

Para un DC con 30 racks de 7 kW promedio, layout rectangular, y contención por pasillo frío con paneles, la baldosa perforada de 25% de apertura (la más común, G4-rated para filtros G4) cubre el 80% del área del pasillo frío frente a racks. El 20% restante son baldosas sólidas para zonas sin racks.

Cuándo usar rejilla de flujo dirigido

La rejilla de flujo dirigido (FFG) es la elección correcta para:

1. Resolver puntos calientes específicos. Si la instrumentación muestra una zona con temperatura de admisión de aire 5°C arriba del resto de la sala, una FFG dirigida hacia el rack problemático es la solución más quirúrgica.
2. Alta densidad por rack (>15 kW por rack). Los servidores de alta densidad (4U con 2 CPUs, GPUs, almacenamiento all-flash) consumen más caudal de aire. La FFG dirige el aire exactamente donde se necesita sin desperdiciar.
3. Distancias largas entre CRAC y rack (>15 metros). Si el aire tiene que viajar mucho por el plénum antes de subir, pierde presión estática. La FFG compensa esa pérdida porque tiene mayor área abierta que la perforada estándar.
4. Layout de racks irregular. Si tienes racks en diferentes orientaciones o configuraciones, las FFG permiten dirigir el aire individualmente para cada rack.

El costo adicional de las FFG vs baldosas perforadas estándar es de 3-5x. Por eso se usan donde el retorno de inversión está claro: alta densidad, puntos calientes identificados, o racks críticos. Para zonas de densidad estándar, la perforada es suficiente y más económica.

Cómo calcular cuántas necesitas

El cálculo depende de tres variables: carga térmica por rack, distancia al CRAC, y presión estática disponible en el plénum. Fórmula simplificada para dimensionamiento:

1. Caudal de aire requerido por rack = carga térmica (kW) × 3,517 / (1.08 × delta T). Para un rack de 10 kW con delta T de 13°C (típico), son 10 × 3,517 / (1.08 × 13) = 2,506 CFM por rack.
2. Caudal por baldosa perforada de 25% (típica, 600×600 mm): alrededor de 350-450 CFM a 0.10 inWC de presión. Para alcanzar 2,506 CFM necesitas entre 6 y 8 baldosas perforadas frente al rack.
3. Caudal por FFG (600×600 mm con damper abierto): 600-800 CFM a 0.15 inWC. Para el mismo rack, 3-4 FFG son suficientes. Eso explica por qué las FFG son útiles en alta densidad.
4. Presión estática en el plénum: tu CRAC/CRAH debe entregar 0.10-0.15 inWC en el plénum para que el aire suba por las perforadas, o 0.15-0.20 inWC si tienes FFG. Si la presión cae abajo de 0.05 inWC en zonas lejanas, vas a tener puntos calientes.

Para un DC de 200 m² con 50 racks de 10 kW promedio: 50 × 7 ≈ 350 baldosas perforadas (área frente a racks). El factor 7 corresponde al punto medio del rango de 6 a 8 baldosas por rack calculado en el párrafo anterior (promedio entre mínimo y máximo según CFM requerido por rack). Con baldosas sólidas en el resto (pasillos calientes, zonas de preparación), el total de baldosas es entre 500 y 600.

Errores típicos de distribución

Los 5 errores más comunes que causan puntos calientes:

1. Baldosas perforadas mal alineadas con los racks. Si pones la rejilla de perforaciones en una baldosa que queda entre racks, el aire sube al pasillo, no al server. La perforación debe estar exactamente frente al rack, no entre racks.
2. Baldosas perforadas en el pasillo caliente. Esto recircula aire caliente por el plénum, sube la temperatura de admisión en todos los racks. La zona del pasillo caliente debe tener baldosas sólidas.
3. Baldosas perforadas distribuidas uniformemente sin considerar la distancia al CRAC. Los racks más lejanos del CRAC necesitan más perforación o FFG para compensar la pérdida de presión estática.
4. Demasiadas baldosas perforadas, creando cortocircuito de aire. Si tienes 50%+ del área perforada, el aire sale demasiado rápido por las primeras zonas y no llega a las zonas lejanas. La distribución correcta es 30-40% del área del piso falso perforada.
5. Cambiar perforadas por sólidas para resolver puntos calientes sin medir presión. Si quitas perforadas para ‘forzar’ el aire a otra zona, lo que haces es subir la presión estática total, lo que aumenta el consumo del ventilador del CRAC. El punto caliente puede moverse, no resolverse.

Antes de mover baldosas, instrumenta. Sensores de temperatura y presión en el pasillo frío de cada rack. Caudalímetro en la salida del CRAC. Sin datos, estás adivinando.

Cómo ajustar la distribución cuando hay punto caliente

El procedimiento correcto cuando un rack específico tiene temperatura de admisión 5°C arriba del target (típico 22-24°C):

1. Verificar que el rack tiene el caudal de aire correcto (CFM). Un filtro de entrada sucio en el server puede reducir el caudal 30-50% sin subir la temperatura de la sala. Revisar filtros de los servers primero.
2. Si el filtro está limpio, medir presión estática en el plénum frente al rack. Si está abajo de 0.05 inWC, el problema es pérdida de presión por distancia o por bloqueo de cables en el plénum.
3. Si la presión es adecuada, el problema es distribución de baldosas. Reemplazar 1-2 baldosas perforadas frente al rack por FFG con damper abierto al máximo. Esto aumenta el caudal local sin afectar el resto.
4. Medir de nuevo después del cambio. Si la temperatura de admisión baja 3-5°C, el ajuste funcionó. Si no baja, el problema es otro (carga térmica excesiva, CRAC subdimensionado, by-pass de aire).

El ajuste fino de baldosas es un trabajo continuo, no un evento único. A medida que tu DC evoluciona (más equipos, redistribución de cargas), la distribución de baldosas también necesita ser revisada. Típicamente cada 6-12 meses.

Costos en México para 2025-2026

Para poner cifras aterrizadas:

1. Baldosa perforada estándar 600×600 mm con 25% de apertura: $1,800-2,800 MXN por unidad instalada.
2. Baldosa perforada con 56% de apertura (alta densidad): $3,500-5,500 MXN por unidad instalada.
3. Rejilla de flujo dirigido (FFG) con damper manual: $8,000-14,000 MXN por unidad instalada.
4. Rejilla de flujo dirigido con damper motorizado (control BMS): $18,000-32,000 MXN por unidad instalada. El control motorizado permite ajustar el caudal remotamente basado en temperatura de admisión.
5. Baldosa sólida (solid): $1,400-2,200 MXN por unidad instalada.

Para un DC de 200 m² con 50 racks de 10 kW, distribución típica: 60% sólidas, 30% perforadas estándar, 10% FFG. Costo total del sistema de baldosas: entre $1.0M y $1.8M MXN. Es uno de los componentes donde el proveedor de site más fácilmente te puede cotizar mal. Pide desglose por tipo y cantidad.

La distribución correcta de baldosas perforadas y FFG es lo que separa un data center eficiente (PUE 1.3) de uno ineficiente (PUE 1.6+). La diferencia es entre $200,000 MXN al año y $1.2M MXN al año en energía para un DC de 500 kW. El sistema de baldosas se paga solo si está bien diseñado.

Fuentes

1. TIA-942-B-2023 — Telecommunications Infrastructure Standard for Data Centers — https://www.tia.org/standards/tia-942
2. BICSI 002-2024 — Data Center Design: Raised Floor and Airflow Management — https://www.bicsi.org/standards/data-center
3. Uptime Institute — Tier Topology: Airflow Management and Containment Strategies — https://datacenter.uptimeinstitute.com/
4. Schneider Electric — Data Center Physical Infrastructure: Air Distribution and Perforated Tile Design — https://www.se.com/mx/es/product-category/data-centers/
