Acometida eléctrica vs cableado de datos en data center: por qué mezclarlos en la misma charola te puede salir 3 veces más caro

Cuando diseñas el camino de cables en un data center, mezclar acometida eléctrica (cables de potencia que alimentan los equipos) con cableado de datos (cables de red, fibra, cobre) en la misma charola es uno de los errores que más cuesta en indisponibilidad. La interferencia electromagnética que genera la acometida sobre los cables de datos, sumada a la falta de separación física que exige el código eléctrico, generan desde errores intermitentes de red hasta daño físico de equipos por picos de voltaje inducidos. Este artículo cubre por qué la separación es crítica, qué dice exactamente la normativa, y los 3 errores típicos que cuestan 8+ horas de indisponibilidad cuando se mezclan.

Lo que sigue aplica a data centers con acometida eléctrica trifásica (típico en México: 220V o 480V) y cableado de datos estructurado (Cat6, Cat6A, fibra óptica). El principio también aplica a bajas tensiones (110V) pero con menor impacto.

Por qué la separación es físicamente necesaria (no solo normativa)

El problema fundamental es la interferencia electromagnética (EMI):

1. La acometida eléctrica trifásica genera campos electromagnéticos alternos a 60 Hz (frecuencia de la red en México). Estos campos se acoplan inductivamente a cualquier conductor paralelo cercano.
2. El cableado de datos en cobre (Cat6, Cat6A) transmite señales diferenciales de baja amplitud (típico 1-3 V). Los campos magnéticos de la acometida pueden inducir voltaje en estos cables, corrompiendo la señal.
3. La fibra óptica es inmune a EMI (transmite luz, no electricidad). Pero si en la misma charola tienes cables de cobre de datos, siguen siendo afectados aunque la fibra no.

El resultado operativo: errores intermitentes de red (paquetes perdidos, retransmisiones, latencia alta), y en casos extremos, picos de voltaje inducidos que dañan físicamente los puertos de red de los equipos. El daño aparece semanas o meses después del despliegue inicial, cuando nadie conecta los síntomas con la acometida cercana.

Qué dice el código eléctrico mexicano (NOM-001-SEDE)

La Norma Oficial Mexicana NOM-001-SEDE-2012 (instalaciones eléctricas) es clara:

1. Los cables de potencia y los cables de datos deben ir en canalizaciones separadas. La separación física mínima es función del voltaje y la corriente de los cables de potencia.
2. Para acometida de 220V o 480V trifásica, la separación mínima entre cables de potencia y cables de datos es de 30 cm. Esto aplica a cualquier conductor de datos en cobre.
3. Si la separación física no es posible por restricciones arquitectónicas, se requiere barrera metálica continua entre los dos sistemas (típicamente charola de acero con tapa).
4. La fibra óptica puede compartir charola con acometida eléctrica (es inmune a EMI), pero el código recomienda separación por consistencia.

El código es la ley local. Si tu DC tiene cables mezclados y ocurre un incidente (persona recibe descarga, equipo se daña), la inspección post-incidente va a detectar la mezcla y el seguro puede negar cobertura por incumplimiento normativo.

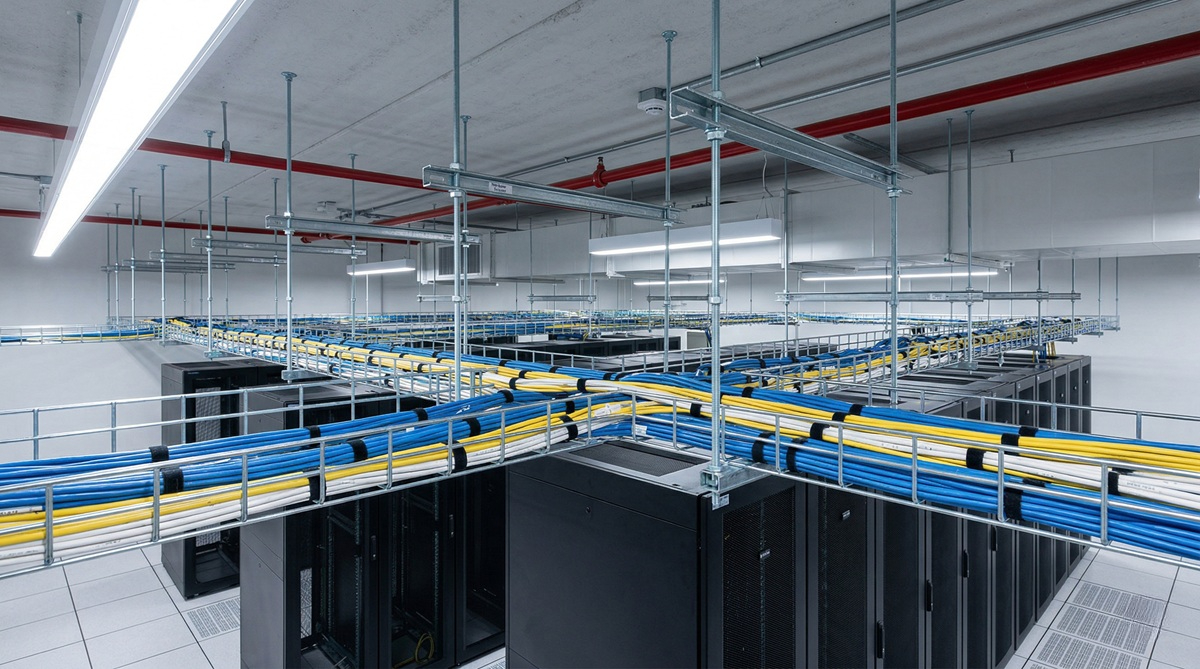

Las 3 formas correctas de separar los cables

Soluciones operativas:

El error típico es usar charolas con ‘divisor de plástico’ o sin divisor continuo. Esto NO cumple con NOM-001-SEDE porque el divisor no es metálico continuo y no provee aislamiento electromagnético efectivo. La inspección eléctrica lo detecta en cualquier auditoría.

Cuándo la fibra óptica puede compartir con acometida

La fibra óptica tiene propiedades eléctricas únicas:

1. No conduce electricidad, solo luz. Es inmune a EMI completamente.
2. No genera EMI (no tiene señales eléctricas radiadas).
3. Puede compartir charola con acometida eléctrica sin problema técnico. El código lo permite.

Pero la fibra óptica en la misma charola que acometida tiene un problema práctico: si la acometida se calienta (típico en operación normal), la fibra puede afectarse por calor. La especificación típica de fibra óptica es 0-70°C de operación. La acometida sobrecargada puede llegar a 60-80°C en la charola. Recomendación: mantener separación de 15 cm aunque sea fibra, para evitar problemas térmicos.

El caso real: 8 horas de indisponibilidad por charola compartida

Operación real en cliente enterprise 2023. DC con 30 racks, charola única compartida entre acometida y cableado de datos Cat6A. Después de 18 meses de operación, empezaron errores intermitentes en la red: paquetes perdidos, desconexiones aleatorias de servidores, latencia variable.

1. Diagnóstico inicial: pensaron que era problema de switches. Se cambiaron 2 switches sin resolver.
2. Después: pensaron que era problema de cables. Se re-cablearon 20 patch cords sin resolver.
3. Después de 6 meses de diagnóstico, el proveedor eléctrico detectó que la acometida trifásica de 480V estaba induciendo EMI suficiente para corromper las señales Cat6A.

Solución aplicada: instalar charola separada para acometida, mover cables de datos a charola independiente. Tiempo de trabajo: 12 horas (incluyendo mudanza de racks para acceder a la charola). Indisponibilidad asociada: 8 horas durante la migración. Costo total: $250,000 MXN en mano de obra + 8 horas de indisponibilidad que afectó operaciones.

Lecciones operativas: (1) la separación física correcta desde el diseño cuesta 15% más en CAPEX inicial, ahorra $250,000 MXN en el primer incidente; (2) EMI inducido es invisible hasta que es masivo; (3) el problema aparece meses después del despliegue, complicando el diagnóstico.

Cómo auditar tu DC actual

Pasos para verificar si tu DC cumple con la separación:

1. Inspección visual de charolas. ¿La acometida eléctrica y el cableado de datos están en charolas separadas físicamente? ¿O comparten la misma charola sin divisor continuo?
2. Medición de EMI en cables de datos. Con un medidor de campos electromagnéticos, verificar que el campo en la charola de datos es menor a 1 V/m. Si es mayor, hay EMI significativa.
3. Prueba de errores de red. Hacer ping extendido entre dos servidores conectados por cables en la misma charola que la acometida. Si hay pérdida de paquetes >0.1%, hay interferencia.
4. Verificación con tu proveedor eléctrico. ¿La instalación tiene certificado NOM-001-SEDE vigente? ¿La inspección post-instalación verificó separación?

Si cualquiera de las 4 verificaciones falla, hay problema de diseño. La corrección es típicamente instalar charola separada, con downtime de 4-12 horas dependiendo del alcance.

Cuándo el cableado estructurado se vuelve crítico

Hay 3 escenarios donde la separación NO es negociable:

1. Cables de datos Cat6A o superior. La señalización de 10 Gbps es más sensible a EMI que Cat5/100Mbps. Si usas 10G sobre cobre, separación obligatoria.
2. Aplicaciones financieras o de trading. Latencia sub-milisegundo es afectada por cualquier interferencia. La diferencia entre 0.5ms y 0.6ms puede significar dinero perdido en trading algorítmico.
3. Equipos médicos o de precisión. Si tus servidores almacenan datos médicos (compliance HIPAA) o datos de instrumentación científica, separación es exigencia regulatoria.

Si tu DC está en cualquiera de estos 3 escenarios, asume separación obligatoria desde el diseño. No esperes a tener problemas.

El CAPEX adicional de hacer bien la separación desde el inicio

El sobre-costo de diseño correcto vs incorrecto:

El CAPEX adicional es 1-3% del costo total del DC. Comparado con $250,000 MXN del primer incidente y posible pérdida de datos, la decisión es obvia. El CFO que aprueba charola simple por ahorro está tomando una decisión de costo total de propiedad equivocada.

Cómo presentar el diseño correcto a tu proveedor

El proveedor eléctrico o de site típicamente ofrece la charola simple por default. Tu argumentación:

1. ‘La NOM-001-SEDE exige separación física mínima de 30 cm entre acometida y cableado de datos. La charola simple no cumple. Si ocurre un incidente, su certificación queda invalidada.’
2. ‘El sobre-costo de charola doble es 1-3% del total. Si no lo hacemos, vamos a tener que hacerlo en 2 años cuando aparezca el problema, con costo 5-10x mayor.’
3. ‘El certificado NOM-001-SEDE post-instalación verifica separación. Si falla, el proveedor eléctrico tiene que corregir a su costo.’
4. ‘Como cliente, no acepto instalación que no cumpla con código. Si el proveedor insiste en charola simple, busco otro proveedor.’

El proveedor serio acepta la charola doble sin problema. El que insiste en charola simple es porque su margen es mayor (más barato para él) o porque no conoce el código. Cualquiera de los dos casos es razón para buscar alternativa.

Cuándo SÍ se permite cruce perpendicular

Hay un caso especial:

1. Cuando la acometida eléctrica cruza perpendicular al cableado de datos (no paralelo), la inducción EMI es mínima porque la superficie de acoplamiento es mínima.
2. El cruce perpendicular está permitido por el código y no requiere separación especial, siempre que sea en ángulo de 90 grados.
3. Útil en sitios donde las dos charolas tienen que cruzarse por restricciones arquitectónicas.

Esto NO es licencia para mezclar cables. Es solo para cruces puntuales donde arquitectónicamente es inevitable. Si tu DC tiene más de 2-3 cruces perpendiculares, el diseño probablemente está mal desde el inicio.

Resumen: las 3 reglas operativas

Para operar sin sorpresas:

1. Regla #1: Charola separada físicamente para acometida y cableado de datos. Si esto no es posible por espacio, divisor metálico continuo conectado a tierra.
2. Regla #2: Verificación post-instalación con medidor de EMI. Si el campo es mayor a 1 V/m en la charola de datos, hay problema.
3. Regla #3: Inspección anual visual de la separación. Si se agregaron cables posteriormente sin respetar separación, corregir inmediatamente.

Las 3 reglas juntas cumplen con NOM-001-SEDE, evitan EMI inducido, y previenen indisponibilidad por errores de red misteriosos. El CAPEX adicional es marginal comparado con el costo del incidente.

Fuentes

1. NOM-001-SEDE-2012 — Instalaciones Eléctricas (utilización) — https://www.gob.mx/profeco/documentos/nom-001-sede-2012
2. TIA-942-B-2023 — Section 5: Cabling Infrastructure and Pathways — https://www.tia.org/standards/tia-942
3. ANSI/TIA-568.2-D — Balanced Twisted-Pair Telecommunications Cabling — https://www.tia.org/standards
4. NFPA 70 (NEC) 2023 — Article 725, 800, 820: Cable Separation Requirements — https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=70
5. IEEE Std 1100-2020 — Powering and Grounding Electronic Equipment (EMI Mitigation) — https://standards.ieee.org/standard/1100-2020.html
